Spann-Box® Gr.1 mit Kettenrad Typ-K-S

Eigenschaften

Stahlgehäuse Drei vorgespannte Druckfedern 40 mm Spannweg Nachstellmöglichkeit 67 mm

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

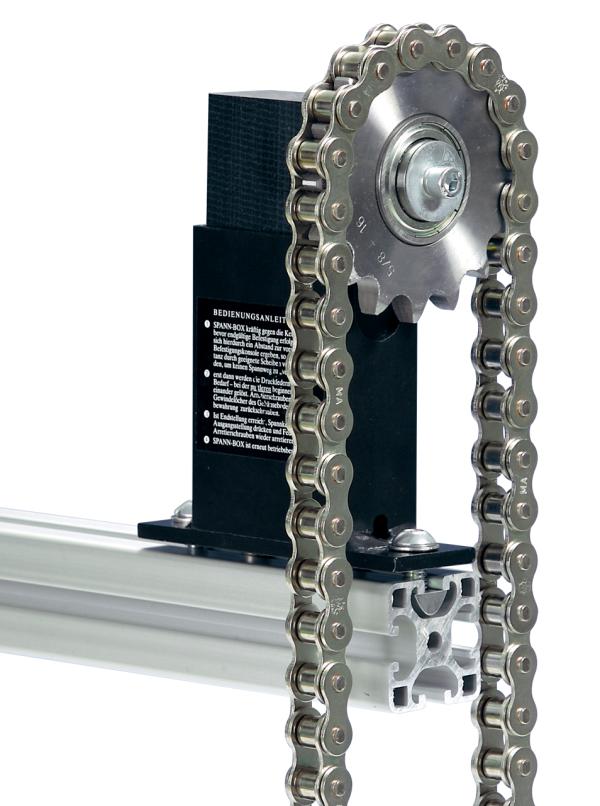

Spann-Box® Gr.1 mit Kettenrad Typ-K-S - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

  • Typ K-S

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Ketten-Nr. Zähnezahl Artikelnummer CAD
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291110066
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (ASA/JIS 40) 17 291110067
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291110068
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (ASA/JIS 60) 15 291110069
Spannkraft schwer DIN 8187 DIN 8187 - 06B-1 20 281210001
Spannkraft schwer DIN 8187 DIN 8187 - 06B-1 21 281210022
Spannkraft schwer DIN 8187 DIN 8187 - 06B-1 23 281210023
Spannkraft schwer DIN 8187 DIN 8187 - 08B-1 16 281210024
Spannkraft schwer DIN 8187 DIN 8187 - 08B-1 17 281210025
Spannkraft schwer DIN 8187 DIN 8187 - 08B-1 18 281210002
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 14 281210026
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 15 281210027
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 16 281210028
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 17 281210003
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 13 281210029
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 14 281210030
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 15 281210004
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 16 281210031
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 17 281210032


Spann-Box® Gr.1 mit Kettenrad Typ-K-S - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Spannweg
