Spann-Box® Gr.1 mit Kettenrad Typ-K-L

Eigenschaften

Stahlgehäuse Drei vorgespannte Druckfedern 40 mm Spannweg Nachstellmöglichkeit 67 mm

Ihre Auswahl

Gewählte Variante

Artikel zur Auswahl:

Gesamtartikel:

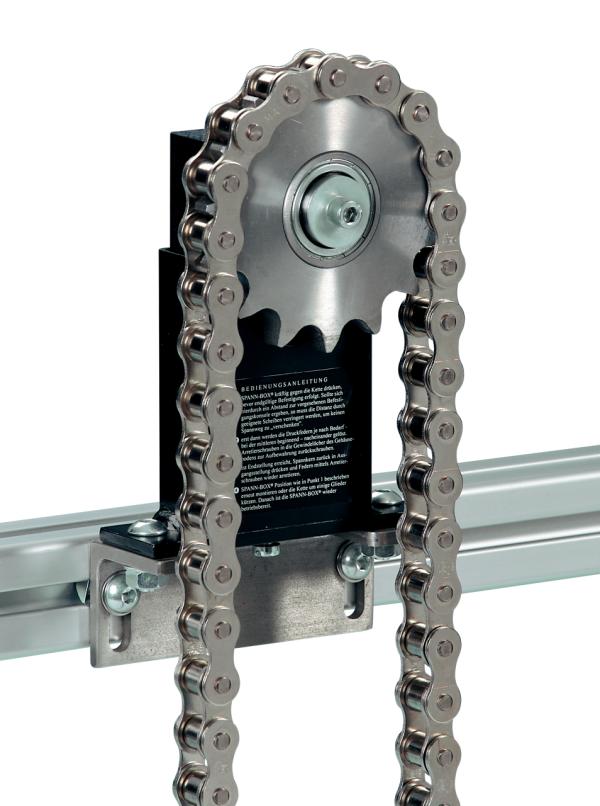

Spann-Box® Gr.1 mit Kettenrad Typ-K-L - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Abbildung 1

  • Typ K-L

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Ketten-Nr. Zähnezahl Artikelnummer CAD
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 06C-1 (ASA/JIS 35) 21 291110062
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 08A-1 (AS/JIS 40) 17 291110063
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 10A-1 (ASA/JIS 50) 17 291110064
Spannkraft schwer DIN 8188 (ASA/JIS) DIN 8188 - 12A-1 (AS/JIS 60) 15 291110065
Spannkraft schwer DIN 8187 DIN 8187 - 06B-1 20 281210005
Spannkraft schwer DIN 8187 DIN 8187 - 06B-1 21 281210011
Spannkraft schwer DIN 8187 DIN 8187 - 06B-1 23 281210012
Spannkraft schwer DIN 8187 DIN 8187 - 08B-1 16 281210014
Spannkraft schwer DIN 8187 DIN 8187 - 08B-1 17 281210006
Spannkraft schwer DIN 8187 DIN 8187 - 08B-1 18 281210015
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 14 281210016
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 15 281210017
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 16 281210007
Spannkraft schwer DIN 8187 DIN 8187 - 10B-1 17 281210018
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 13 281210033
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 14 281210019
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 15 281210008
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 16 281210020
Spannkraft schwer DIN 8187 DIN 8187 - 12B-1 17 281210021

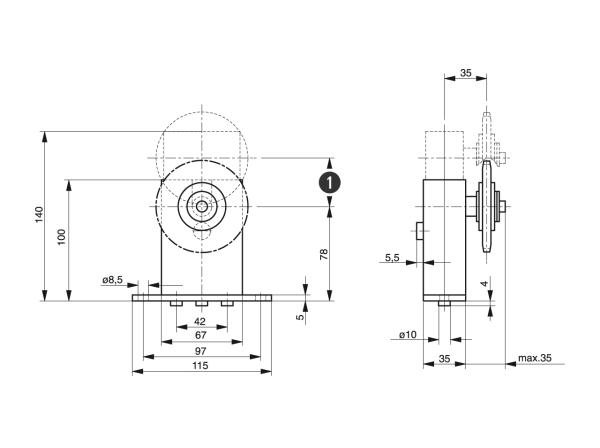

Spann-Box® Gr.1 mit Kettenrad Typ-K-L - Kettenspanner für Rollenketten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Spannweg
