Typ EPO

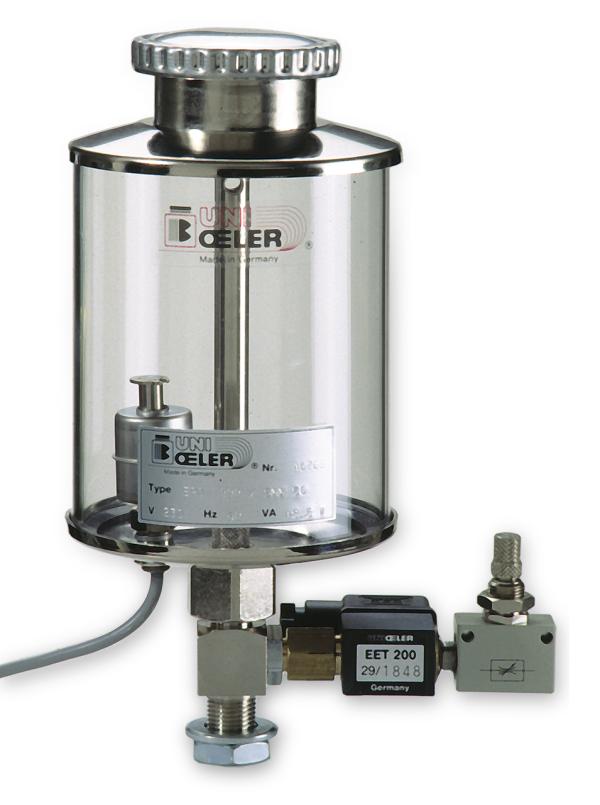

Typ EPO - Zentralschmiereinheiten - Murtfeldt GmbH Kunststoffe - Abbildung 1

Für die vollständige Ansicht dieses Produktbereichs wählen Sie bitte die Desktop-Darstellung.

Für die vollständige Ansicht dieses Produktbereich wechseln Sie bitte zum Querformat Ihres Tablets.

Typ A B C D E Inhalt Artikelnummer CAD
EPO 500 180 100 80 500 ml 312000001
EPO 1000 200 120 100 1000 ml 312000002
EPO 2000 235 150 133 2000 ml 312000003
EPO 3000 300 180 150 3000 ml 312000004
EPO 5000 325 225 155 250 172 5000 ml 312000005
EPO 9000 345 250 180 365 187 9000 ml 312000006

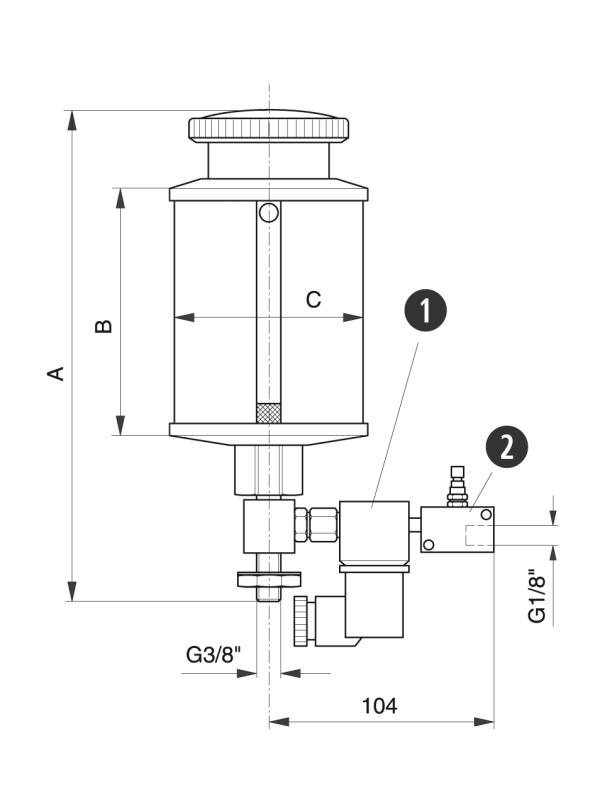

Typ EPO - Zentralschmiereinheiten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) Pumpe EET 200
  • 2) Drosselventil

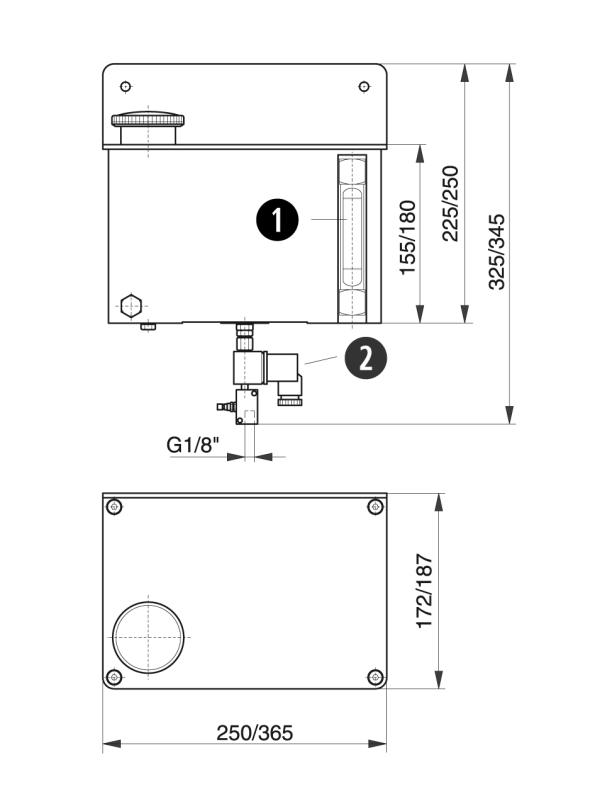

Typ EPO - Zentralschmiereinheiten - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • EPO 5000 bis 9000 1) Sichtfenster
  • 2) Pumpe EET
