Spann-Boy® TS comme tendeur de courroie

avec rouleau

Caractéristiques

Boîtier en acier Deux ressorts précontraints course de serrage 40 mm Possibilité de réglage ultérieur 44 mm

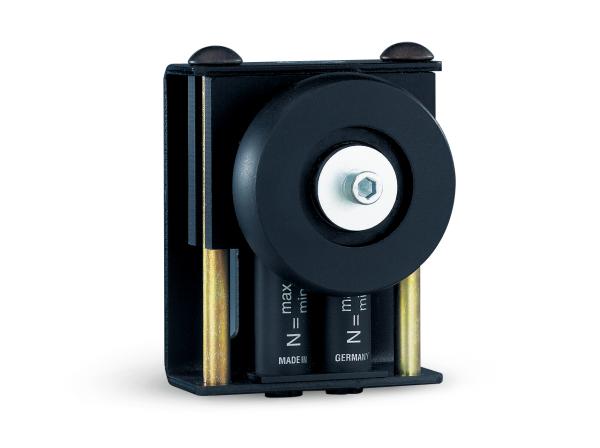

Spann-Boy® TS comme tendeur de courroie - Tendeurs de courroie automatiques - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pour la vue complète de cette zone du produit, veuillez sélectionner l'affichage du bureau.

Pour la vue complète de cette zone du produit, veuillez passer au format paysage de votre tablette (vue horizontale).

Largeur des rouleaux Forme de profilé ID article CAD
20 cylindrique 281160001
20 bombé 281160004
20 Courroie plate 281160007
20 Courroie trapézoïdale 281160010
20 Courroie ronde 281160013
30 cylindrique 281160002
30 bombé 281160005
30 Courroie plate 281160008
30 Courroie trapézoïdale 281160011
30 Courroie ronde 281160014
40 cylindrique 281160003
40 bombé 281160006
40 Courroie plate 281160009
40 Courroie trapézoïdale 281160012
40 Courroie ronde 281160015

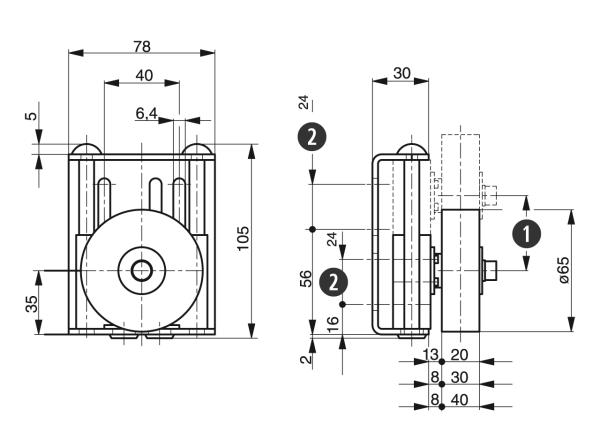

Spann-Boy® TS comme tendeur de courroie - Tendeurs de courroie automatiques - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

  • 1) course de serrage
  • 2) trou oblong 24
