Raccords vissés en T pour flexible

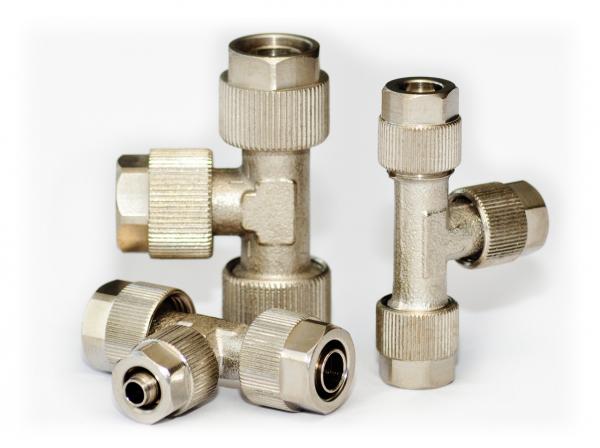

Raccords vissés en T pour flexible - Raccords vissés systèmes de lubrification - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pour la vue complète de cette zone du produit, veuillez sélectionner l'affichage du bureau.

Pour la vue complète de cette zone du produit, veuillez passer au format paysage de votre tablette (vue horizontale).

Type pour flexible D/d Raccordement G Diamètre nominal L2 L7 D1 S1 D2 S2 S ID article CAD
154M - 6/4 6/4 6/4 3.3 21.5 21.5 11.5 10 11.5 10 8 313200014
154M - 8/6 - 6/4 8/6 6/4 5,3/3,3 21.5 21.5 13.5 12 11.5 10 8 313200015
154M - 8/6 8/6 8/6 5.3 21.5 21.5 13.5 12 13.5 12 8 313200016
154M - 10/8 - 6/4 10/8 6/4 7/3,3 24 23 15.5 13 11.5 10 10 313200017
154M - 10/8 - 8/6 10/8 8/6 7/5,3 24 23 15.5 13 13.5 12 10 313200018
154M - 10/8 10/8 10/8 7 24 24 15.5 13 15.5 13 10 313200019

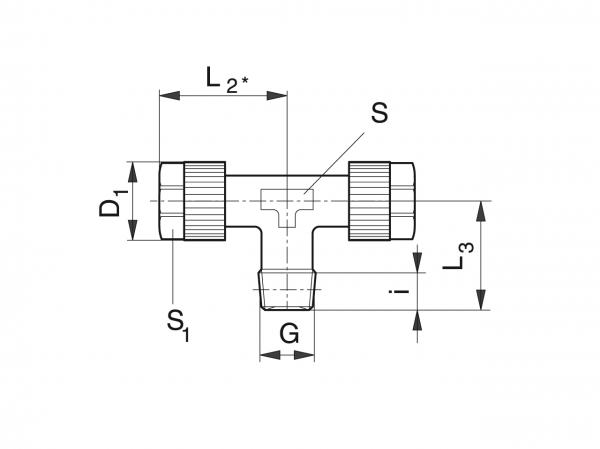

Raccords vissés en T pour flexible - Raccords vissés systèmes de lubrification - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1
