Profilés pour convoyeurs à charnières

Glissières pour le guidage de convoyeurs à charnières

Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pour la vue complète de cette zone du produit, veuillez sélectionner l'affichage du bureau.

Pour la vue complète de cette zone du produit, veuillez passer au format paysage de votre tablette (vue horizontale).

Profilé Longueur du rouleau (en m) Type de fabrication Matériel d'origine « S » ® ID article CAD
Profilé L 20 x 5,5 35 fraisé vert 211310034
Profilé L 20 x 5,5 50 extrudé vert 211310044
Profilé L 20 x 6 45 fraisé vert 211310035
Profilé L 25 x 6 45 fraisé vert 211310036
Profil de glissement de type U 45 x 6 35 fraisé vert 211310037
Profilé en talon 40 x 6 35 fraisé vert 211310033
Profilé en talon 40 x 6* 50 extrudé vert 211310042
Profilé de saillie-talon 40 x 7,5* 50 extrudé vert 211310043
Profilé de saillie-talon 45 x 18* 6 extrudé vert 211310002
Profilé pince à plat 21 x 9 50 extrudé vert 211310004
Profilé pince à plat 26 x 11,8 50 extrudé nature 211310039
Profilé de pince en L 21 x 11 50 extrudé vert 211310005
Profilé de pince en L 22 x 11,5 65 extrudé vert 211310041
Profilé de pince en L 26 x 14,8 30 extrudé nature 211310040
Profilé de pince en U 6,3 x 8,7 50 extrudé nature 211310007
Profilé enfichable en T 40 x 20,5 2 fraisé vert 211310030
Profilé en Z 20 x 8 35 fraisé vert 211310031
Profilé en Z 20 x 8 50 extrudé vert 211310038
* Veuillez vous adresser à notre service des ventes pour connaître la quantité minimum de commande.


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

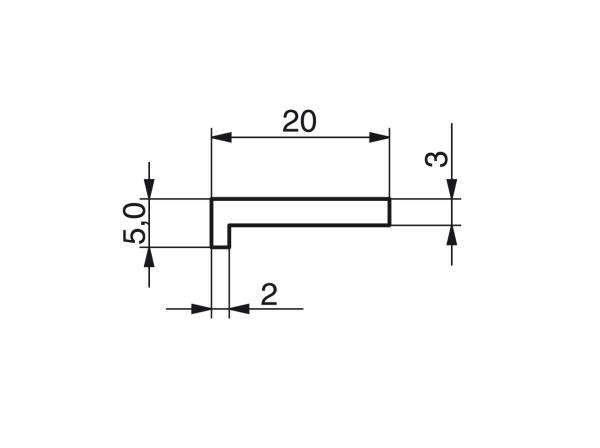

  • L-Profil 20 x 5,0


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

  • Profilé L 20 x 5,5


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

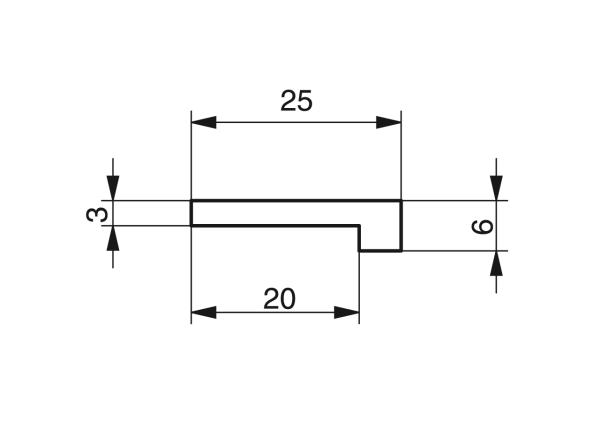

  • Profilé L 25 x 6


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4

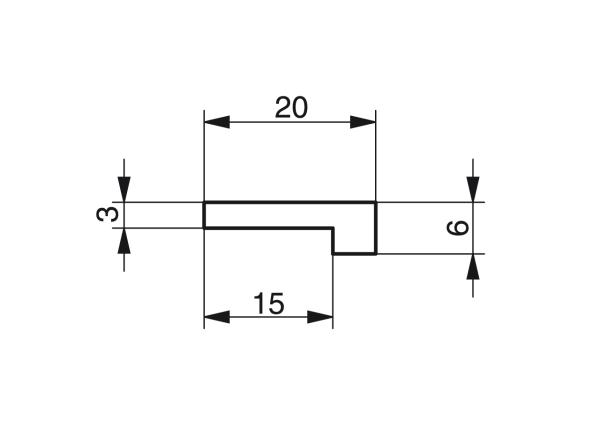

  • Profilé L 20 x 6


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 5

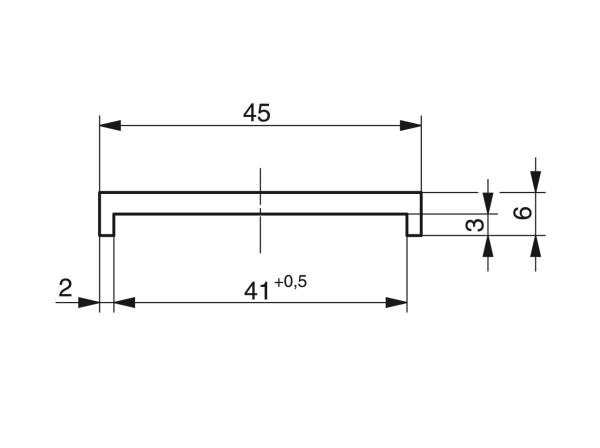

  • Profil de glissement de type U 45 x 6


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 6

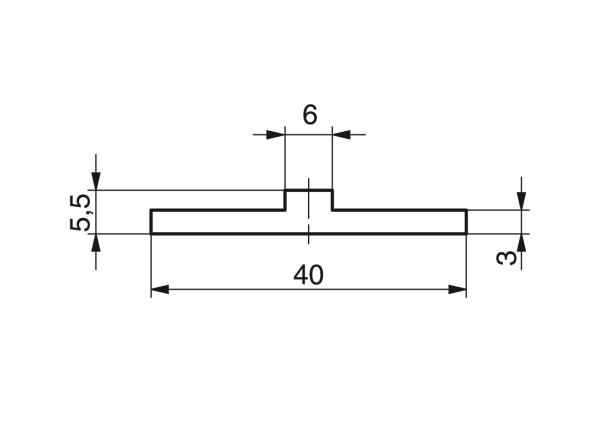

  • Profilé en talon 40 x 5,5


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 7

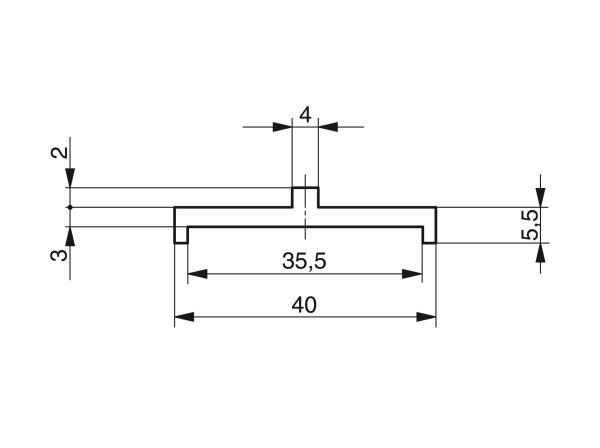

  • Profilé de saillie-talon 40 x 7,5


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 8

  • Profilé de saillie-talon 45 x 18


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 9

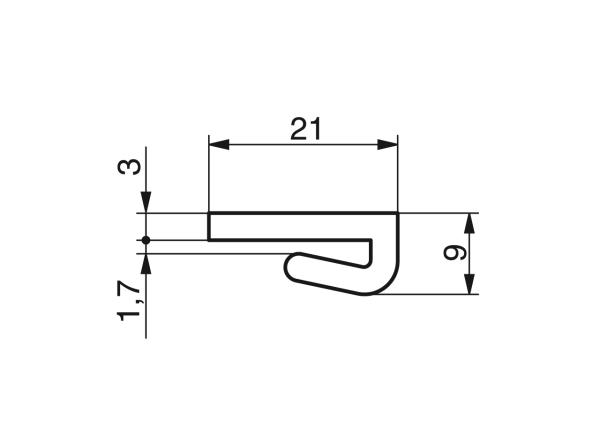

  • Profilé pince à plat 21 x 9


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 10

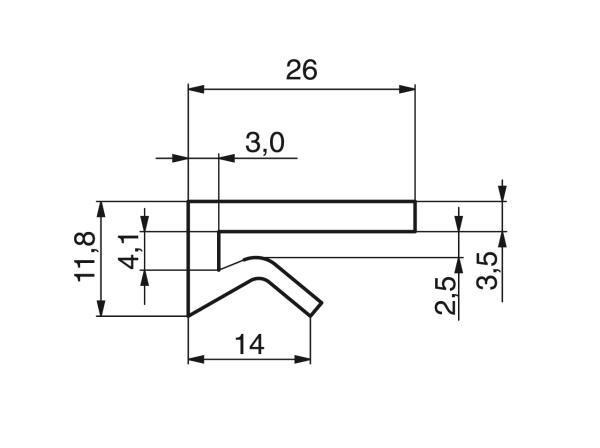

  • Profilé pince à plat 26 x 11,8


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 11

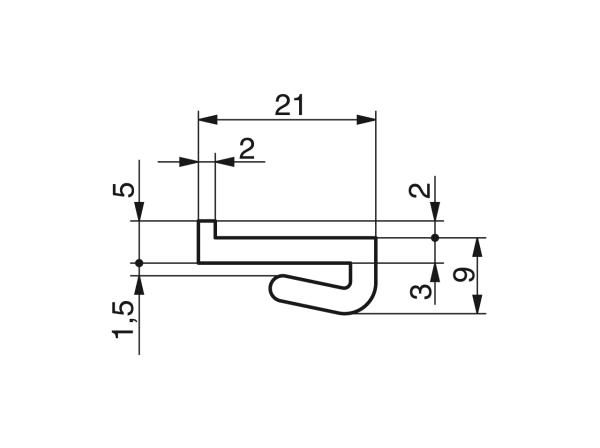

  • Profilé de pince en L 21 x 11


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 12

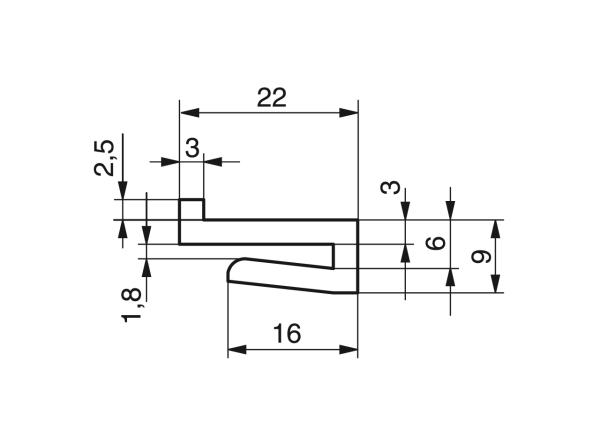

  • Profilé de pince en L 22 x 11


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 13

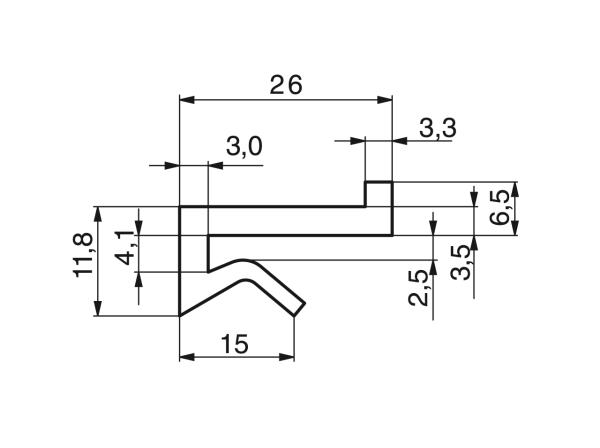

  • Profilé de pince en L 26 x 14,8


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 14

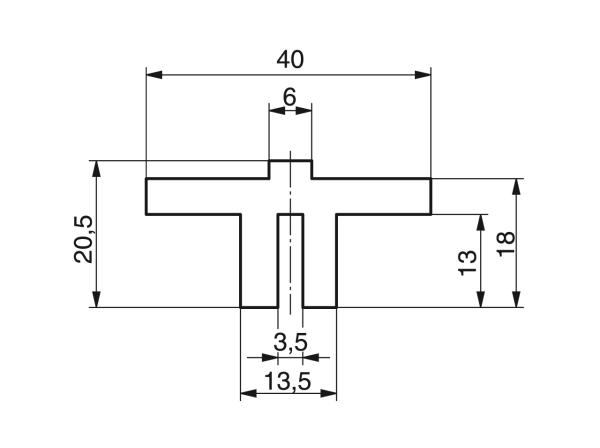

  • Profilé enfichable en T 40 x 20,5


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 15

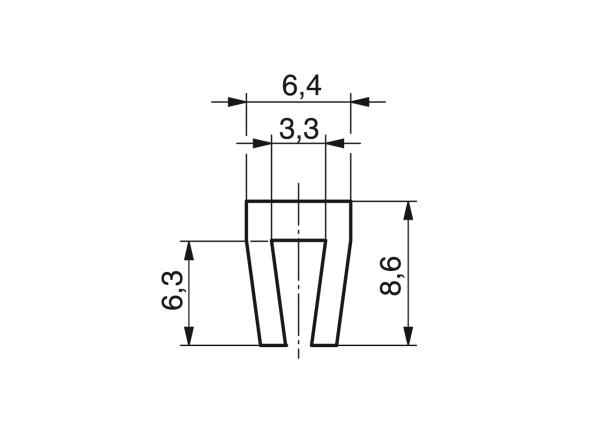

  • Profilé de pince en U 6,4 x 8,6


Profilés pour convoyeurs à charnières - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 16

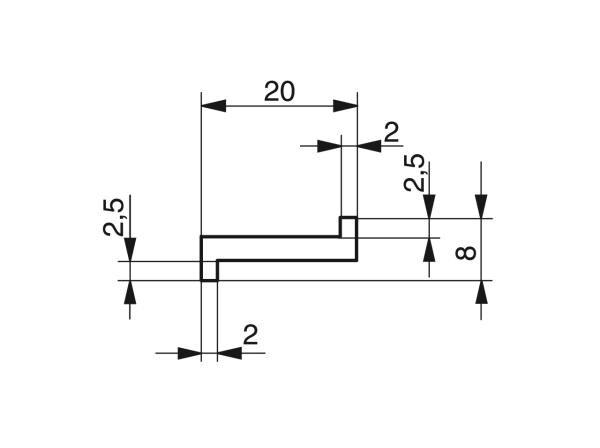

  • Profilé en Z 20 x 8
