Guides de courbes pour convoyeurs à charnières avec guide TAB

Courbes de glissement pour vos convoyeurs à charnières avec rainure trapézoïdale

Votre sélection

Variante sélectionnée

Articles pour la sélection :

Total des articles :

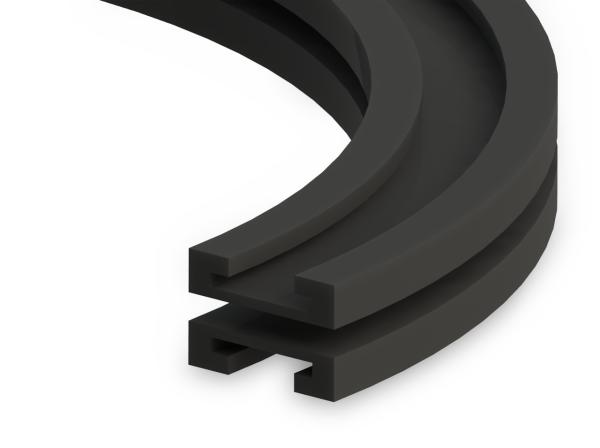

Guides de courbes pour convoyeurs à charnières avec guide TAB - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Abbildung 1

Pour la vue complète de cette zone du produit, veuillez sélectionner l'affichage du bureau.

Pour la vue complète de cette zone du produit, veuillez passer au format paysage de votre tablette (vue horizontale).

Type extrémités droites (100 mm) Utilisation pour le type de chaîne Nombre de rails de guidage B a R1 b1 b2 H h1 h2 ID article CAD
Extrémités droites Oui 1 voie T500/1GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020076
Extrémités droites Oui 1 voie T860/1GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020082
Extrémités droites Oui 1 voie T610/1GE avec SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020087
Extrémités droites Oui 1 voie T610/1GE avec SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020091
Extrémités droites Oui 1 voie T610/1GE avec LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020094
Extrémités droites Oui 1 voie T610/1GE avec LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020097
Extrémités droites Oui 1 voie T610/1GE avec LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020099
Extrémités droites Oui 1 voie T610/1GE avec LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020100
Extrémités droites Oui 2 voies T500/2GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020077
Extrémités droites Oui 2 voies T860/2GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020083
Extrémités droites Oui 2 voies T610/2GE avec SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020088
Extrémités droites Oui 2 voies T610/2GE avec SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020092
Extrémités droites Oui 2 voies T610/2GE avec LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020095
Extrémités droites Oui 2 voies T610/2GE avec LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020098
Extrémités droites Oui 3 voies T500/3GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020078
Extrémités droites Oui 3 voies T860/3GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020084
Extrémités droites Oui 3 voies T610/3GE avec SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020089
Extrémités droites Oui 3 voies T610/3GE avec SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020093
Extrémités droites Oui 3 voies T610/3GE avec LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020096
Extrémités droites Oui 4 voies T500/4GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020079
Extrémités droites Oui 4 voies T860/4GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020085
Extrémités droites Oui 4 voies T610/4GE avec SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020090
Extrémités droites Oui 5 voies T500/5GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020080
Extrémités droites Oui 5 voies T860/5GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020086
Extrémités droites Oui 6 voies T500/6GE avec SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020081
Extrémités droites Non 1 voie T500/1 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 500 45 70 25 10.6 19 321020026
Extrémités droites Non 1 voie T860/1 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 1 100 90 860 45 70 25 10.6 19 321020046
Extrémités droites Non 1 voie T610/1 sans SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 1 125 120 610 45 70 25 10.6 19 321020032
Extrémités droites Non 1 voie T610/1 sans SS881TAB-K750, SSC8811TAB-K750 1 200 195 610 45 70 25 10.6 19 321020036
Extrémités droites Non 1 voie T610/1 sans LF882TAB-K450 1 125 120 610 58 90 32 21 26 321020039
Extrémités droites Non 1 voie T610/1 sans LF882TAB-K750 1 200 195 610 58 90 32 21 26 321020042
Extrémités droites Non 1 voie T610/1 sans LF882TAB-K1000 1 265 260 610 58 90 32 21 26 321020044
Extrémités droites Non 1 voie T610/1 sans LF882TAB-K1200 1 320 310 610 58 90 32 21 26 321020045
Extrémités droites Non 2 voies T500/2 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 500 45 70 25 10.6 19 321020027
Extrémités droites Non 2 voies T860/2 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 2 190 90 860 45 70 25 10.6 19 321020047
Extrémités droites Non 2 voies T610/2 sans SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 2 245 120 610 45 70 25 10.6 19 321020033
Extrémités droites Non 2 voies T610/2 sans SS881TAB-K750, SSC8811TAB-K750 2 395 195 610 45 70 25 10.6 19 321020037
Extrémités droites Non 2 voies T610/2 sans LF882TAB-K450 2 245 120 610 58 90 32 21 26 321020040
Extrémités droites Non 2 voies T610/2 sans LF882TAB-K750 2 395 195 610 58 90 32 21 26 321020043
Extrémités droites Non 3 voies T500/3 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 500 45 70 25 10.6 19 321020028
Extrémités droites Non 3 voies T860/3 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 3 280 90 860 45 70 25 10.6 19 321020048
Extrémités droites Non 3 voies T610/3 sans SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 3 365 120 610 45 70 25 10.6 19 321020034
Extrémités droites Non 3 voies T610/3 sans SS881TAB-K750, SSC8811TAB-K750 3 590 195 610 45 70 25 10.6 19 321020038
Extrémités droites Non 3 voies T610/3 sans LF882TAB-K450 3 365 120 610 58 90 32 21 26 321020041
Extrémités droites Non 4 voies T500/4 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 500 45 70 25 10.6 19 321020029
Extrémités droites Non 4 voies T860/4 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 4 370 90 860 45 70 25 10.6 19 321020049
Extrémités droites Non 4 voies T610/4 sans SS881TAB-K450, SSC881TAB-K450, SSC8811TAB-K450, LF880TAB-K450, D880TAB-K450 4 485 120 610 45 70 25 10.6 19 321020035
Extrémités droites Non 5 voies T500/5 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 500 45 70 25 10.6 19 321020030
Extrémités droites Non 5 voies T860/5 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 5 460 90 860 45 70 25 10.6 19 321020050
Extrémités droites Non 6 voies T500/6 sans SS881TAB-K325, SSC881TAB-K325, SSC8811TAB-K325, LF880TAB-K325 6 550 90 500 45 70 25 10.6 19 321020031

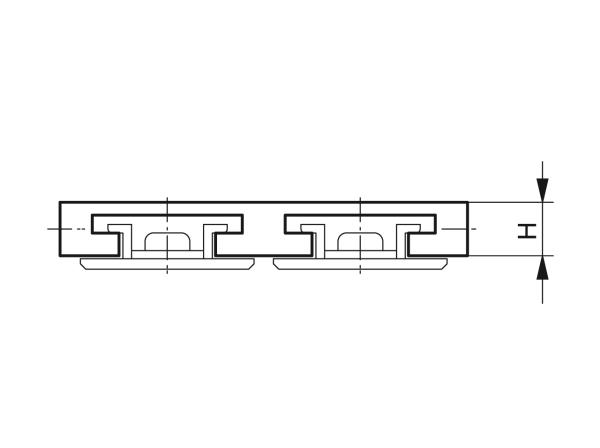

Guides de courbes pour convoyeurs à charnières avec guide TAB - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 1

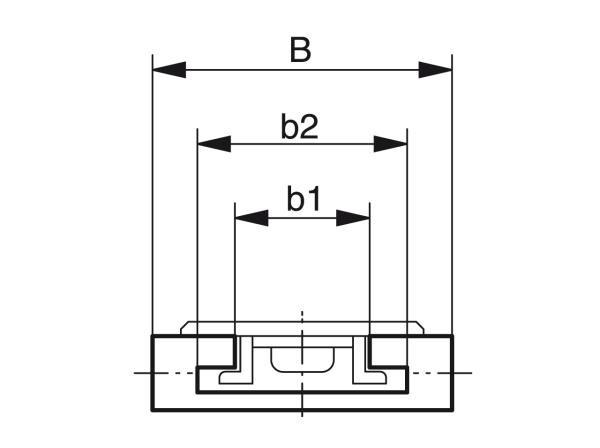

Guides de courbes pour convoyeurs à charnières avec guide TAB - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 2

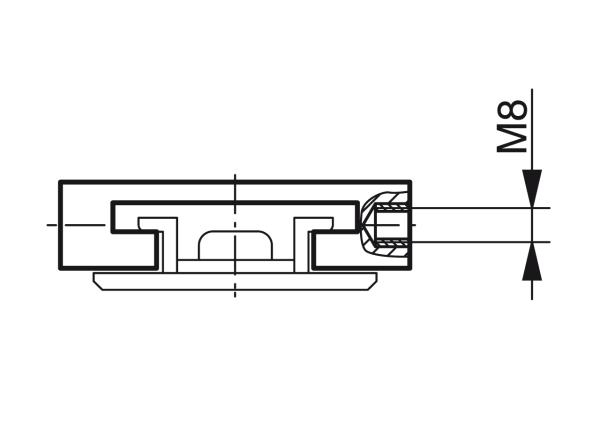

Guides de courbes pour convoyeurs à charnières avec guide TAB - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 3

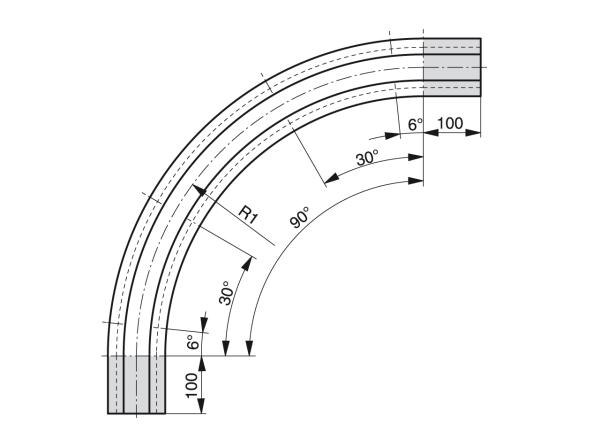

Guides de courbes pour convoyeurs à charnières avec guide TAB - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 4


Guides de courbes pour convoyeurs à charnières avec guide TAB - Profilés pour la manutention et le transport - Murtfeldt GmbH Kunststoffe - Technische Zeichnung 5
