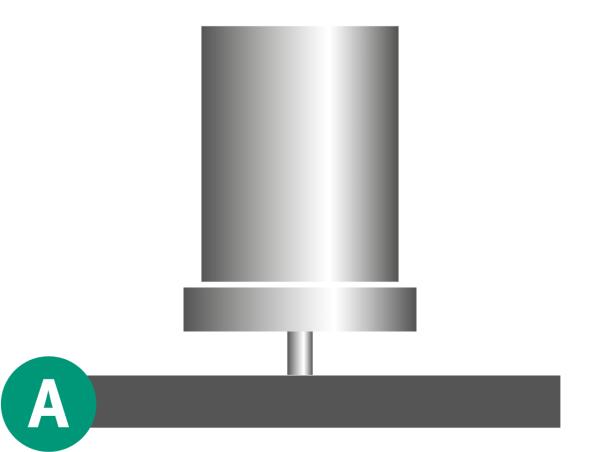

La pointe de la tige touche la pièce à usiner. L'arc est amorcé.
- Page d'accueil
- Produits standard
- Profils, guidages et glissières
- Profilé C en acier fixation avec technique de soudage de tiges filetées
Fixation du profilé C en acier
avec technique de soudage de tiges filetées

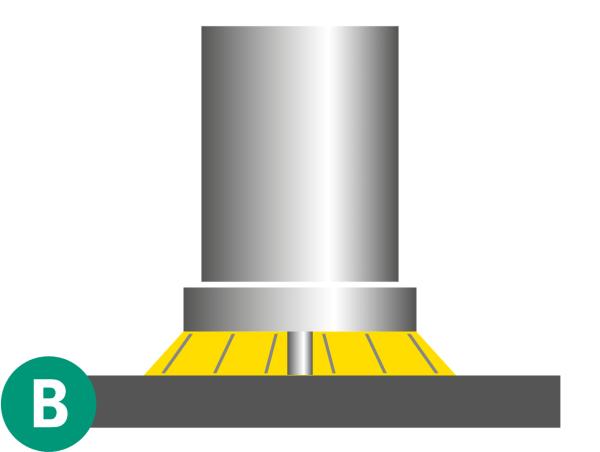

L'arc produit une zone mince de fusion sur la tige et la pièce à usiner.

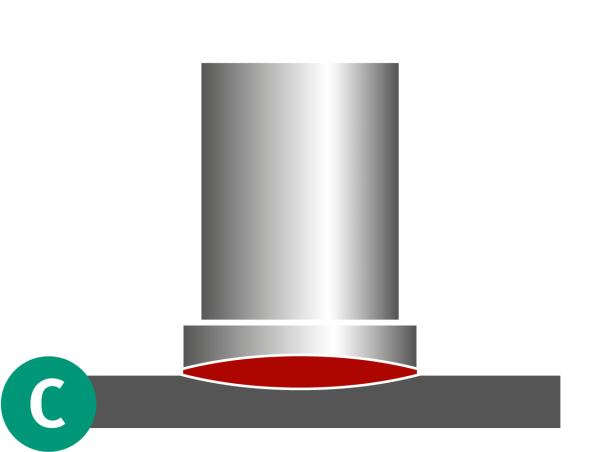

La tige plonge dans le bain de soudure, le matériau se rigidifie et la tige est soudée.
Vos avantages
- Montage individuel de goujons de soudure selon vos spécifications sur un emplacement au choix du profilé C en acier.
- Processus rentable grâce à l'élimination des longs travaux préparatoires
- Disponible pour profilé en acier galvanisé et en acier inoxydable
- Tiges filetées jusqu'à M8
- Longueur maximale des tiges 40 mm
Autres dimensions sur demande
| Gewindegröße | Artikelnummer Stahl | Artikelnummer Edelstahl |
|---|---|---|
| M4x8 | 539 901 220 | 539 901 060 |
| M4x12 | 539 900 738 | 539 900 716 |
| M5x8 | 539 900 737 | 539 900 717 |
| M5x12 | 539 901 221 | 539 900 928 |
| M5x20 | 539 900 736 | 539 900 739 |
| M6x12 | 539 901 222 | 539 900 750 |
| M6x15 | 539 900 786 | 539 901 226 |
| M6x25 | 539 900 735 | 539 900 740 |
| M8x12 | 539 901 223 | 539 901 180 |
| M8x15 | 539 900 745 | 539 900 682 |
| M8x20 | 539 900 746 | 539 900 683 |
| M8x30 | 539 900 747 | 539 900 748 |
| M8x35 | 539 901 224 | 539 901 091 |
| M8x45 | 539 901 225 | 539 900 870 |
| M8x60 | 539 900 988 | 539 900 989 |
